中智電氣公司是一家以伺服電機、伺服驅動為主的生產研發企業。以下是中智伺服在數控磨齒機上的應用案例：

首先，傳統意義上的磨齒機是利用砂輪作為磨具加工圓柱齒輪或某些齒輪（斜齒輪，錐齒輪等）加工刀具齒面的齒輪加工機床。主要用于消除熱處理后的變形和提高齒輪精度?！∑渲饕獋鲃?dòng)方式是三相異步電機驅動或者使用變頻器驅動。

但是，提高磨齒機對刀精度和效率，對提高齒輪加工精度及加工效率有顯著意義。磨齒機自動對刀能實現在不停機的情況下調整對刀，且操作簡單，效率高，對刀精度高。自動精確對刀的主要思路為: 數控系統自動獲取工件兩側齒槽邊界并記錄其位置，然后計算得到精確的齒槽中點位置所在，也即進給加工起點所在，接著發出指令，由伺服系統確定砂輪位置所在。因此，如何快速、精確地獲取齒槽邊界位置是自動精確對刀技術的關鍵所在。故我公司成功在磨齒機上應用此高精度對刀，打磨，并能實現其功能，精度能達到1絲。

應用環境：

2套 MZ760-15APA-AF伺服驅動， 電機：130ZFMA1-0001C

1套 MZ760-07APA-AF 伺服驅動， 電機：86ZFMA1-0D75D

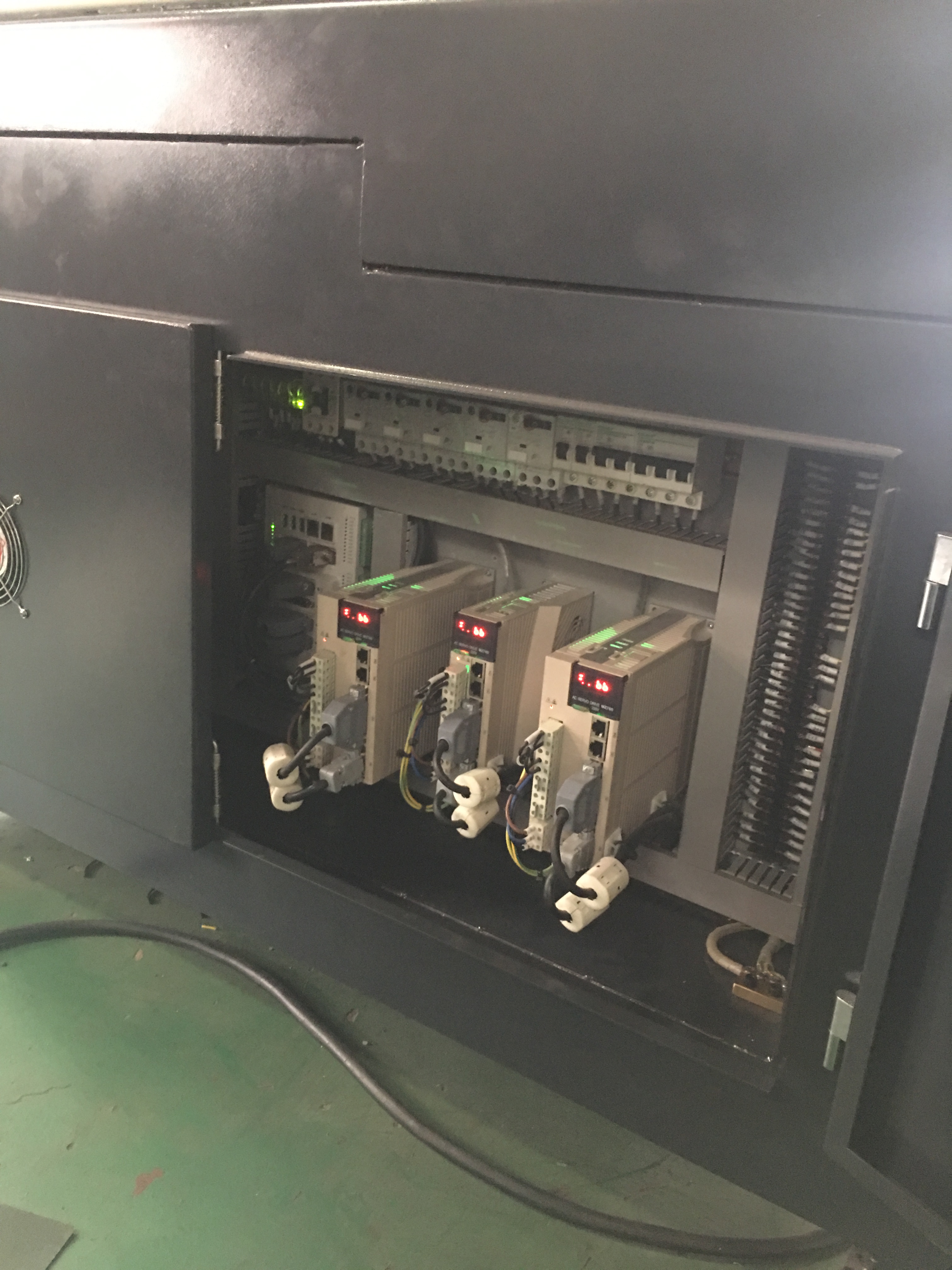

圖一控制柜內部圖

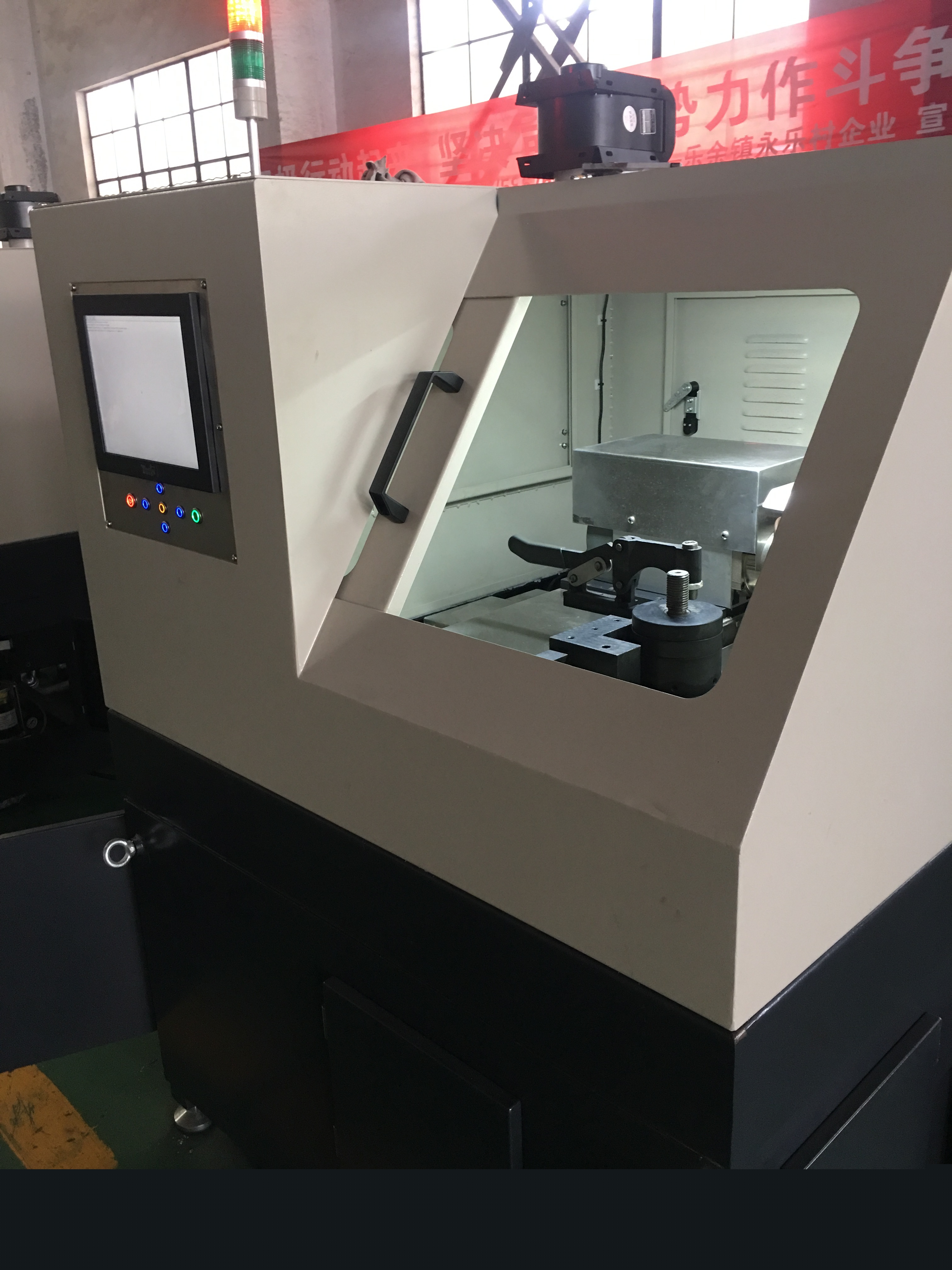

圖二整機圖
